Wie funktioniert der Kupplungsgeberzylinder?

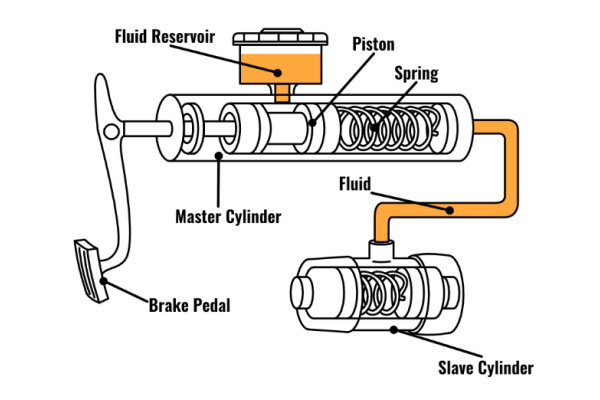

Funktionsprinzip des hydraulischen Getriebesystems
Als Energiequelle hydraulischer Kupplungssysteme spielt der Kupplungsgeberzylinder eine entscheidende Rolle bei der Gewährleistung reibungsloser Gangwechsel.
Der Kupplungsgeberzylinder arbeitet in drei verschiedenen Arbeitsphasen:
1. Druckaufbauphase
Beim Betätigen des Pedals aktiviert die Schubstange den Hauptkolben und komprimiert das Hydrauliköl. An diesem Punkt schließt sich die Ausgleichsbohrung, und der Systemdruck steigt linear an (0,7–1,2 MPa Druck werden pro Millimeter Hub erzeugt). Viele
werkseitiger Kupplungsgeberzylinder
Die Konfigurationen verfügen jetzt über eine progressive Druckkurve, die einen sanfteren anfänglichen Druckaufbau ermöglicht und so den Fahrkomfort erhöht.
2. Druckübertragungsstufe
Das unter Druck stehende Hydrauliköl gelangt über verstärkte Nylonleitungen (typischerweise 4,5–6 mm Durchmesser) zum Kupplungsnehmerzylinder. Die Getriebeeffizienz hängt ab von:
Ölviskosität (DOT4-Standard: ≤1800 mm²/s bei -40°C)
Rohrleitungsverlauf (Biegeradius > 5× Rohrdurchmesser)
Entlüftung des Systems (Lufteinschlüsse können zu einem Druckverlust von bis zu 30 % führen)
Führend
Lieferant Kupplungsgeberzylinder
Hersteller testen diese Parameter häufig streng, um eine gleichbleibende Qualität über verschiedene Fahrzeugplattformen hinweg sicherzustellen.
3. Druckentlastungsphase
Beim Loslassen des Pedals setzt die Rückstellfeder den Kolben zurück, und die Ausgleichsbohrung öffnet sich wieder, um den Druck zu stabilisieren. Hochleistungsmodelle verfügen möglicherweise über ein Schnellölrücklaufventil, das die Rückstellzeit auf unter 0,2 Sekunden reduziert.
Typische Fehlermodi
Fortschreitender Ausfall – Abgenutzte Dichtungen verursachen langsamen Druckaufbau (Symptom: erhöhter Pedalweg)
Plötzlicher Ausfall – Risse im Hauptzylinder führen zu Hydraulikleckagen (Oberflächenhärte ≥ HB80 sicherstellen)
Temperaturempfindlichkeit – Hohe Temperaturen können die Flüssigkeit verdampfen lassen, wodurch die Pedalreaktion abgeschwächt wird
Für Modelle wie das
Ford Fiesta Kupplungsgeberzylinder
Um vorzeitige Ausfälle zu vermeiden, ist es wichtig, hochwertige Komponenten von vertrauenswürdigen Lieferanten auszuwählen.
Leitfaden zur Wartungspraxis
Vorbeugende Wartung:
Hydrauliköl alle 2 Jahre oder 40.000 km wechseln
Überprüfen Sie regelmäßig den Pedalspielweg (Ziel: 10–15 mm).
Verwenden Sie spezielle Werkzeuge (z. B. BET-300) zum Entlüften des Systems
Vorsichtsmaßnahmen bei Änderungen
Wettbewerbsmodifikationen erfordern eine Verbesserung der Drucktoleranz der Unterpumpe
Schnellverdrängungssätze müssen auf die Ölfördermenge des Kupplungsgeberzylinders abgestimmt sein
Mischen Sie keine Hydrauliköle unterschiedlicher Spezifikationen.
Fehlerdiagnoseprozess
A[Abnormales Pedal] --> B{Drucktest}
B -->|Druckmangel| C[Dichtungssystem prüfen]
B -->|Normaldruck| D[Mechanische Verbindung prüfen]
C --> E[Wartungskit ersetzen]
D --> F[Pleuelstangenmechanismus einstellen]
